水位センサーの種類と用途｜業種別の活用法

水位センサーの必要性

水位センサーは、液体のレベルや量をリアルタイムで測定し、効率的な管理や安全性の向上を実現するために、多くの産業や用途で利用されています。これらのセンサーは、水だけでなく、工業用の化学物質や食品加工における様々な液体（液位）のレベルも測定することができます。
これらのセンサーは、河川、湖、貯水池、地下水、工業用タンクなど、さまざまな場所で使用され、洪水予測、効率的な水資源管理、工業プロセスの制御など、多くの用途に役立ちます。
以下では、水位センサーが果たす重要な役割について詳しく説明します。

リアルタイム監視

変化する水位を瞬時に捉え、即座にデータを送信します。最新の水位センサーは、ミリ秒単位で水位の変化を検知し、データを更新するため、水位の微細な変動も見逃すことなく把握できます。
さらに、設定された閾値を超えた瞬間に即座にアラートを発信することで、危険な水位上昇や急激な低下を即時に検知し、対応時間を大幅に短縮できます。
また、効率的な水の使用を可能にするため、過剰な水の使用を防ぎ、資源の無駄を削減します。

自動化と効率化

高度な自動制御システムと緊密に連携し、人間の介入を最小限に抑えながら、運用の効率化を実現します。センサーが検知した水位データは、瞬時に制御システムに送信され、即座に適切な対応が実行されます。

例えば、貯水タンクの水位が低下すると、自動的に給水バルブが開き、適切な水量を維持します。逆に、水位が上昇しすぎると、排水ポンプが自動的に作動し、過剰な水を排出します。このような精密な自動制御により、24時間365日休むことなく最適な水位管理が可能となり、人為的ミスや遅延のリスクが大幅に低減されます。
結果として、労働コストの削減、エネルギー効率の向上、そして生産性の向上を実現することができます。

安全性の確保

水位センサーは危険を早期に検知し、迅速な対応を可能にすることで、工場やインフラの安全性を大幅に向上させます。
センサーは常時監視を行い、異常な水位変動を即座に検知します。例えば、豪雨時の河川水位の急激な上昇や、化学プラントのタンク内の液体レベルの異常な変化などを瞬時に捉えることができます。検知された異常は、直ちにアラートシステムを通じて関係者に通知され、迅速な対応が可能となり、事故や災害のリスクを低減します。

水位センサーの主な種類

水位センサーは、液体のレベルを正確に測定し、管理するための重要なツールです。様々なセンサーが存在し、それぞれ異なる原理と特性を持っています。
ここでは、主要な水位センサーの種類とその特徴について詳しく見ていきましょう。

フロート式レベルセンサー

フロート式レベルセンサーは、液体の水位測定において最も古くから使用されている信頼性の高い方法の一つです。

その簡単な構造と直感的な動作原理により、多くの産業分野で広く採用されています。特に、タンクや貯水槽、工業プロセスなどでの液体レベル管理に適しており、その汎用性と安定性から今日でも重要な役割を果たしています。

原理

フロート（浮き）が液面に浮かび、その位置を検出することで水位を測定します。フロート内の磁石がリードスイッチを作動させることにより液面を検出します。

利点

構造がシンプルで信頼性が高く、液体の電気特性に依存しない。

短所

粘度の高い液体や汚れが多い環境では誤動作しやすい。機械的な部品があるため、摩耗や故障のリスクがある。

静電容量式レベルセンサー

静電容量式レベルセンサーは、液体の電気的特性を利用して液位を測定する高精度なセンサーです。このセンサーは、工業プロセスや製造業において広く使用されており、特に化学、石油、食品産業で重要な役割を果たしています。

原理

タンク内の電極間の静電容量の変化を検出し、水位を測定します。電極間に測定物が入ると静電容量が変化し、これを計測して貯蔵レベルに変換します。

利点

構造がシンプルで、粘度の高い液体にも対応可能。

短所

液体の温度変化に弱く、タンクを空にしてゼロ調整が必要。比誘電率が変化する測定物は誤差が生じる。

差圧式レベルセンサー

差圧式レベルセンサーは、液体の物理的特性を利用して高精度な水位測定を行う重要な計測機器です。この技術は、特に工業プロセス、化学プラント、石油・ガス産業など、様々な分野で広く採用されています。差圧の原理を巧みに利用することで、タンクや容器内の液体レベルを正確に把握することができます。

原理

タンク内の液体の圧力を測定して水位を計算します。タンクの上部と下部に圧力センサーを設置し、差圧を測定します。

利点

比較的安価で、液体の電気特性に依存しない。

短所

液体の比重の変化に弱く、泡や汚れに影響されやすい。高温や高圧環境では誤差が大きくなる場合がある。

圧力式レベルセンサー

圧力式レベルセンサーは、液体の基本的な物理特性を利用して水位を測定する効果的な方法の一つです。この技術は、その簡潔さと信頼性から、工業プロセス、環境モニタリング、水資源管理など、幅広い分野で重要な役割を果たしています。特に、タンク、貯水池、井戸などの液体レベル測定において高い精度と安定性を提供します。

原理

液体の静水圧を測定して水位を算出します。タンクの下部に設置し、液体の圧力を計測します。

利点

シンプルで信頼性が高く、幅広い用途に使用できる。

短所

液体の比重の変化に対応できない。過酷な環境下や高温や高圧では誤差が大きくなる場合がある。

超音波式レベルセンサー

超音波式レベルセンサーは、非接触で液体レベルを測定できる革新的な技術として、産業界で広く採用されています。この方式は、音波の物理的特性を巧みに利用し、様々な液体や固体の粒状物質の水位や量を正確に測定することができます。特に、化学プラント、食品加工、水処理施設、石油・ガス産業など、多岐にわたる分野で重要な役割を果たしています。

原理

センサーから発信された超音波が液面から反射し戻ってくるまでの時間を測定して水位を計算します。

利点

非接触で測定でき、液体の種類に依存しない。比較的安価。

短所

粉塵や蒸気の影響を受けやすく、結露に弱い。温度ギャップやガスの発生があると誤差が大きくなる可能性がある。

電波式レベルセンサー

電波式レベルセンサーは、最先端の技術を駆使した非接触型の液面測定装置として、産業界で急速に普及しています。この革新的なセンサーは、電磁波の特性を巧みに利用し、様々な環境下で高精度な液面測定を実現します。特に、化学プラント、石油・ガス産業、食品加工、製薬業界など、厳しい条件下での測定が要求される分野で重要な役割を果たしています。

原理

センサーから発信されたマイクロ波やレーダー波が液面から反射し戻ってくるまでの時間を測定して水位を計算します。

利点

温度やガスの影響を受けにくく、粉塵や蒸気の影響も少ない。非接触で計測が可能。

短所

比誘電率の低い測定物には適さない場合がある。初期設定が難しい場合がある。

水位センサーの用途

水位センサーは、農業、工場管理、インフラ管理、建設業の各分野で重要な役割を果たしています。適切なセンサーを選び、効果的に活用することで、効率的な資源管理と安全性の向上が実現します。
各分野でどのような水位センサーが適しているか、詳しく解説します。

農業

農業では、適切な水分管理は作物の健康と生産性に直結するため、重要な要素です。水分が不足しても、逆に過剰でも、収穫量や作物の品質低下に影響を及ぼすため、水位センサーの活用は非常に有効です。
農業においては以下のセンサーが適しています。

フロート式レベルセンサー

単純で信頼性が高く、灌漑タンクや水槽の水位管理に適しています。設置が容易で、比較的安価なため、小規模農業でも利用されています。

静電容量式レベルセンサー

土壌や水の導電率に影響されることなく、湿度や水位の測定が可能です。土壌の湿度管理や灌漑の制御に役立ちます。

超音波式レベルセンサー

土壌の水分量を遠隔で測定できるため、大規模な農場や温室の水位管理に適しています。非接触型であるため、メンテナンスも少なくて済みます。

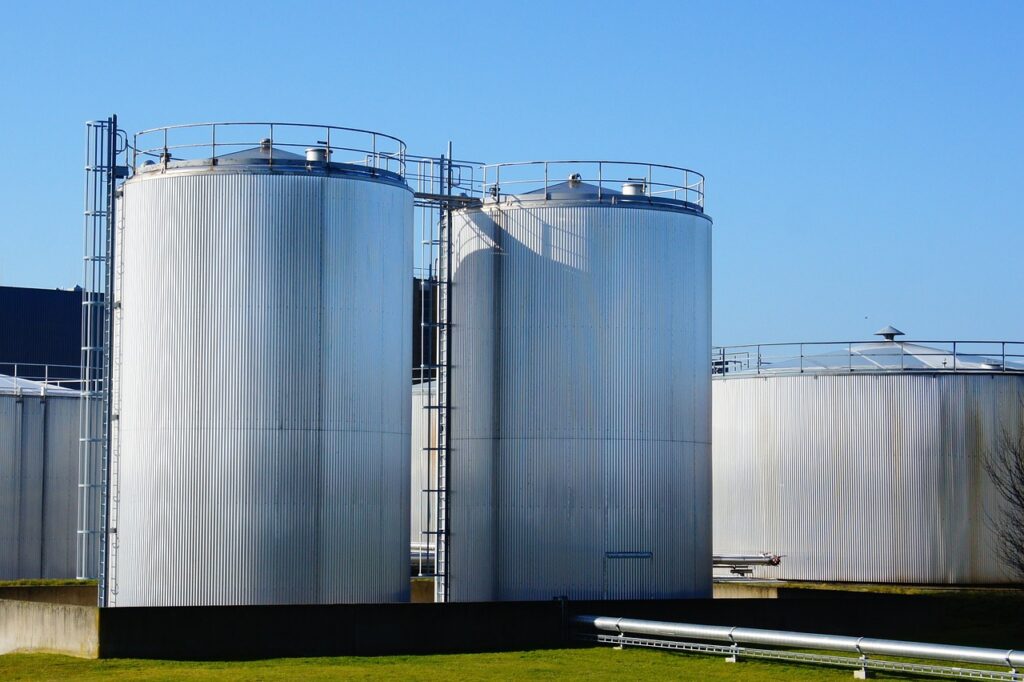

工場

工場における水位管理は、液体の貯蔵タンクやプロセスタンクにおいて非常に重要です。液体の貯蔵タンクでは、原料や製品が適切な量で保管されていることが、生産ラインの効率や製品の品質に直結します。工場においては以下のセンサーが適しています。

圧力式レベルセンサー

液体の密度に基づいて水位を測定できるため、工場での高精度な水位測定に適しています。化学薬品や高温液体にも対応可能です。

差圧式レベルセンサー

タンクの底部と上部の圧力差を測定することで水位を計測します。高圧環境や大容量タンクの水位管理に有効です。

超音波式レベルセンサー

非接触型で液体の表面からの距離を測定するため、腐食性のある液体や高温の液体に適しています。設置も簡単で、多くの工場で採用されています。

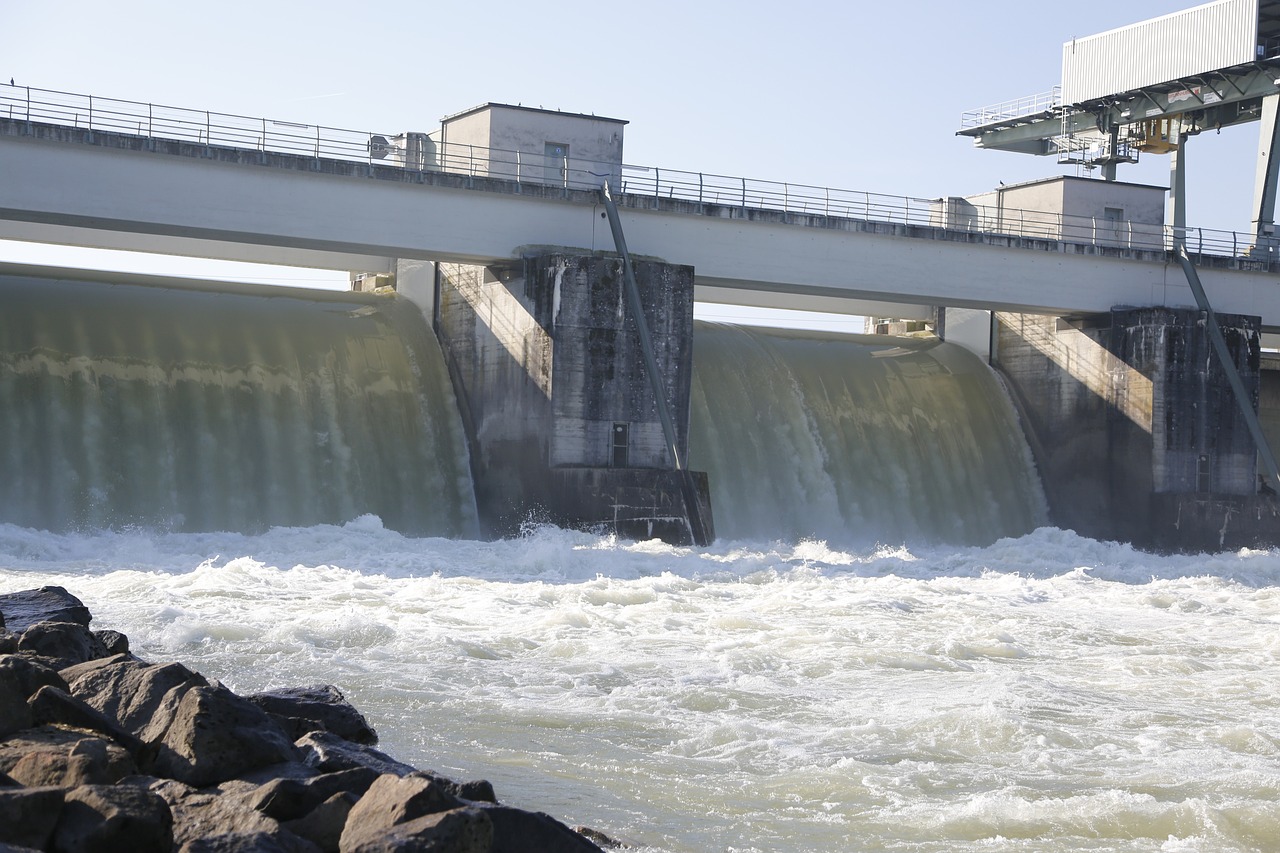

インフラ管理

インフラ管理では、河川や貯水池の水位監視が重要です。河川の水位が上昇すると、氾濫や洪水のリスクが高まり、周囲の地域に甚大な被害をもたらす可能性があります。また、貯水池は、発電や都市用水供給などに利用されるので、適切な水位管理が必要です。
インフラ管理においては以下のセンサーが適しています。

圧力式レベルセンサー

河川やダムの水位測定に広く使用されており、高精度で耐久性も高いです。深い水域での測定に適しています。

電波式レベルセンサー

大規模な水域や変動の激しい環境において、電波を使用して水位を測定します。広範囲の測定が可能で、長距離のデータ伝送が行えます。

超音波式レベルセンサー

高い精度で遠隔測定が可能で、河川やダムの水位監視に適しています。非接触型であるため、維持管理が容易です。

建設業

建設業において、土壌や地下水の管理はプロジェクトの成功にとって非常に重要です。特に大規模な建設プロジェクトでは、工事現場の土壌状態や地下水位が工事の進行や構造物の安全性に大きな影響を与えます。
建設業においては以下のセンサーが適しています。

静電容量式レベルセンサー

土壌の水分量を測定するのに適しており、地下水位の管理や排水システムに利用されます。

フロート式レベルセンサー

地下貯水槽や排水井戸の水位管理に利用されることが多く、設置が容易でコストも比較的安価です。

超音波式レベルセンサー

大型の貯水槽や排水井戸での水位測定に使用されます。広範囲の測定が可能で、非接触型なので管理が簡単です。

まとめ

水位センサーは、様々な産業分野や環境管理において不可欠なツールとなっています。水位センサーの選択は、測定対象の特性、環境条件、必要な精度等を総合的に考慮して行う必要があります。各産業や用途に最適なセンサーを選択し、適切に運用することで、効率的な水管理と安全性の向上が実現できます。

技術の進歩により、水位センサーの精度や信頼性は向上し続けています。今後も、IoTやAIとの連携により、さらに高度な水管理システムの構築が期待されます。効果的な水位管理は、資源の有効活用、環境保護、災害対策など、多くの面で社会に貢献します。
