IoT活用で温度のデータを取得しグラフ化して表示する方法

2021年9月30日2022年11月29日

遠く離れた場所の倉庫や、食品を扱う工場の関係者なら、一度は温度管理について考えたことのある方が多いのではないでしょうか。
人ではなく、ロボットや機械が自動的に制御し、その分の人員を他の業務に当てることができれば、作業も効率的に捗ります。
この記事では、そのようなお悩みの解決に向けて温度管理でできることを解説すると共に、温度データを使ってできることをご紹介していきます。

IoT技術を使えば温度データを遠隔で監視できる

IoT技術を使えば、離れた地点の温度も管理することができます。
例えば、遠く離れた地域にある倉庫で、複数の装置の温度管理がしたいが人手が足りない。といった悩みを抱える方も少なくはありません。

ですが、IoTの技術を使えば、複数の装置の温度管理も１カ所に集約して管理を行えます。

また、データの取得はできたが、その後のデータの利用方法がわからない、データをうまく使いこなせない、という悩みもよく聞きます。
その場合、データをグラフ化することで、数値で比較するよりも視認性が良くなり、第三者へより効果的に伝えることができます。

温度データ取得システムの構成

特定地点の温度を取得し、PCで温度を表示、またはデータとして計測する方法は様々あります。
その中の一例の仕組みを下記にまとめました。

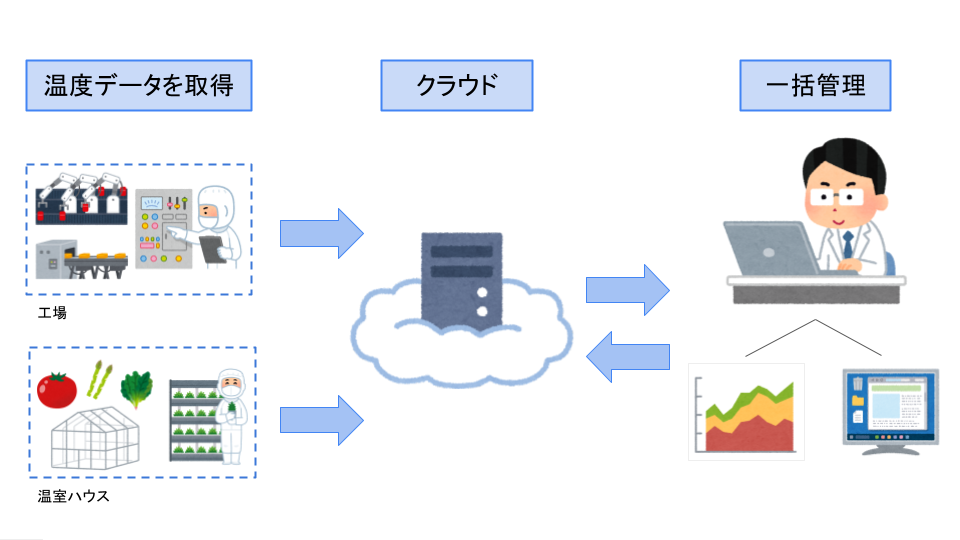

■ 複数地点の温度を取得する場合

特定地点の温度をセンサーで取得
クラウドにデータを送信し、保存
各PCがクラウドにアクセスし保存されたデータを取得

各地で取得したデータをクラウド等のネットワークに送信し、データを集約します。データを使う際は、好きなときに受信・送信をすることが可能になります。クラウドを利用することで効率的にデータを取得できることがわかりますね。

それでは、実際に装置を自作し、理解を深めていきます。

IoTによる温度データ取得システムを作成

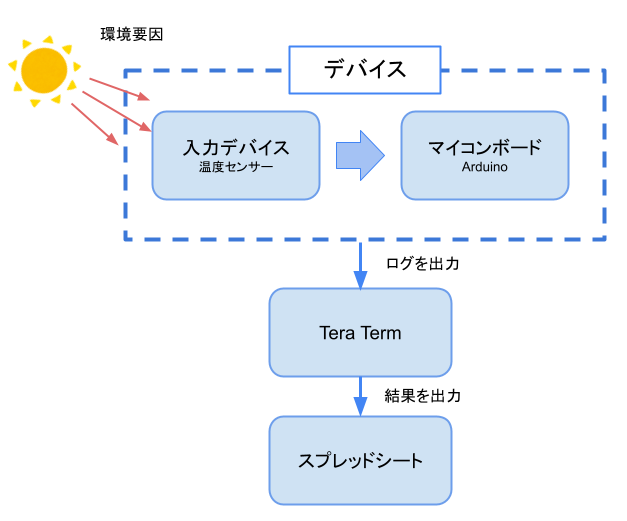

温度の取得からグラフを表示するまでの装置とプログラムを実際に作ってみました。構成は以下のようになります。
センサーで温度を取得し、そのログをスプレッドシート上でグラフで表示する、という流れです。

温度データの取得

まずは、温度を取得するプログラムを作成していきます。

装置を作るにあたり、以下のものを準備しました。

準備物

Grove-Starter Kit v3 のキットの一部
・ベースシールド
・Grove 温度センサー
・Grove ケーブル　×1

その他
・ArduinoUNO R3
・USBケーブル Bコネクタ
・PC（今回はWindowsで作業）
・Arduino IDE

ソフト
・Windows10
・Google スプレッドシート
・Tera Term（オープンソースアプリ）

プログラムを作るまでの準備段階は以前に作成した記事をご参照ください。

※ 参考資料：IoTで温度管理が可能｜センサーを使って温度計を作る方法－ ①開発環境の構築

STEP

プログラムの作成

Groveのセンサーを利用した場合、Seeedstudioの公式からサンプルプログラムが提供されています。今回はそちらを参考にしました。
※参考資料：温度センサー：Grove_Temperature_Sensor.ino

const int temperaturePin = A0;  // Temperatureのピンを指定

void setup()
{
  Serial.begin(9600);
  pinMode(temperaturePin, INPUT);
}

void loop()  //シリアル通信とピンモードを初期化
{
  int B = 3975;
  int val = analogRead(temperaturePin);
  float resistance = (float)(1023 - val) * 10000 / val;
  float temperature = 1 / (log(resistance / 10000) / B + 1 / 298.15) - 273.15;
  Serial.println(temperature);
  delay(500); // 0.5秒の遅延
}

1行目：センサーを取り付けるピンを指定
5行目：9600bpsでポートを開く
6行目：Temperatureセンサーから信号を取得
12行目：指定したピンから値を読み取る
13~14行目：取得したデータの変換式
15行目：データの末尾に(¥n)をつけてシリアルポートへ送信

STEP

プログラムを実行する

先程作成したプログラムをArduino IDE で実行していきます。

「矢印ボタン（⇒）」をクリックし、マイコンボードへプログラムを書き込みます。

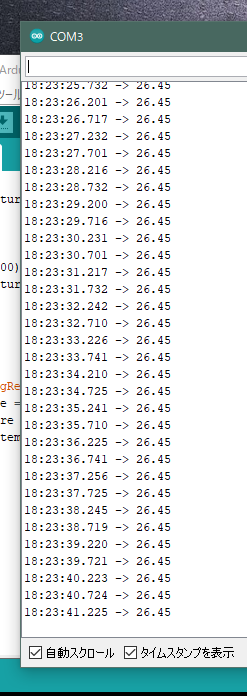

「ツール」→「シリアルモニタ」をクリック

現在の温度が取得できました。

温度データのグラフ化

取得したデータをグラフ化していきます。今回は2種類の方法をご紹介していきます。

方法１：シリアルプロッタを使う

Arduinoには取得したデータをグラフで表示するシリアルプロッタという機能がついています。標準でついている機能のため「今すぐ結果を確認したい」という場合はすぐに使える便利な機能です。

今回は温度の結果をわかりやすくするため、手でセンサーを握り温度を急上昇させています。

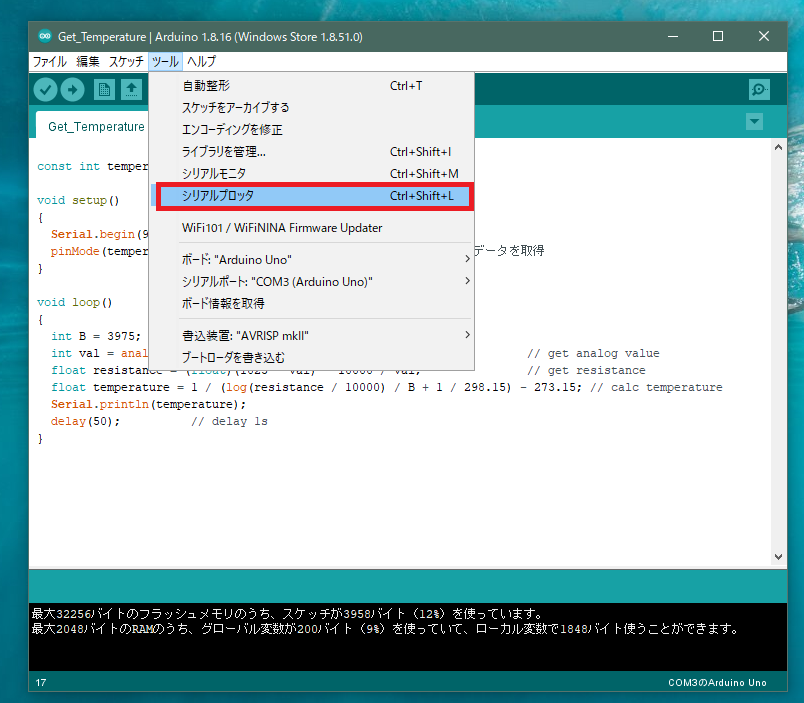

「ツール」→「シリアルプロッタ」をクリック

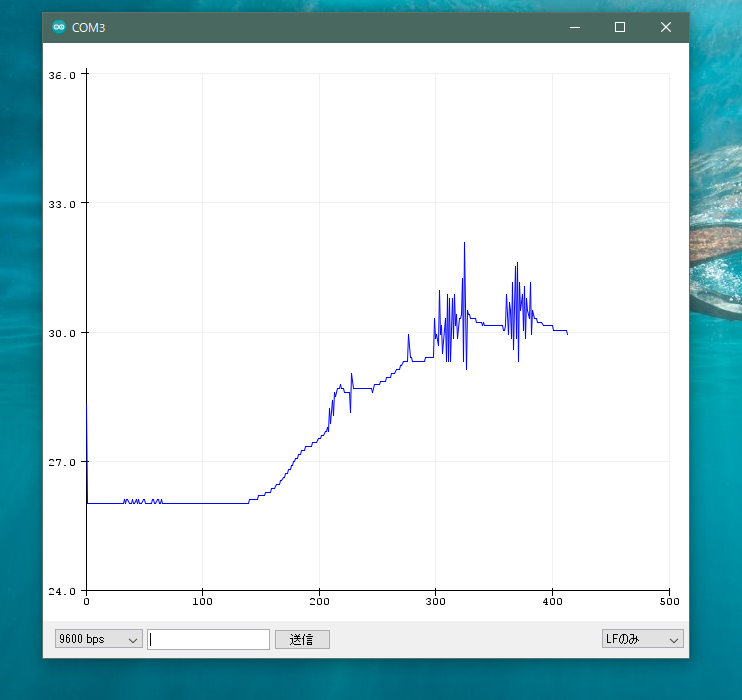

グラフが表示されました。縦軸が温度、横軸が時間を表示しています。

この機能を使えば、簡単にグラフを表示させることができます。
一時的にグラフを確認したい場合は、この方法が便利ですが、シリアルプロッタでは、データを保存することはできません。そのため、長期的にデータを保存したい場合は、方法2を参照してください。

方法2：Googleスプレッドシートを使う

外部ツールを使い、「温度データの保存」と「温度データのグラフ化」を行います。

データはログという形で保存する方法があります。
このログを確認することで、過去のデータを見ることもできますし、加工することでグラフを表示することもできます。

今回は下記のツールを使って進めていきます。
STEP1：ログを保存する → Tera Term
STEP2：保存したログをグラフで表示 → Googleスプレッドシート

STEP

ログを保存する

Tera Term というオープンソースのソフトを使います。

Tera Termのインストール

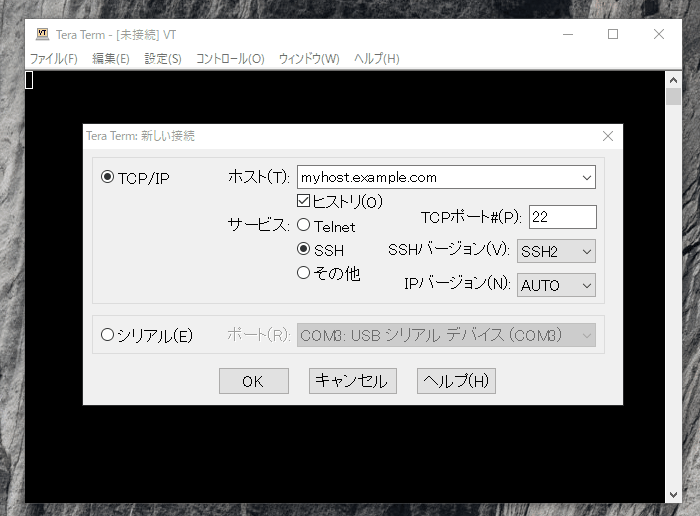

Tera Termを開き接続先をシリアルに変更してください。
私の場合はArduinoの装置しか接続されていないため、こちらのポートを選択しました。実際にログがとれていることが確認できます。

もう少し使いやすくしていきましょう。

「設定」➝「その他の設定」➝「ログ」
・標準ログファイル名：「%Y.%m.%d %H-%M-%S teraterm.txt」
・標準のログの保存先フォルダ：「※任意の場所に設定してください」
・自動的にログ採取を開始する：チェックを入れる
・オプションタイムスタンプ：チェックを入れる
この設定をすることで、Arduinoで温度を取得中にTera Termを起動した際、自動でログの取得から、指定したフォルダにログを保存できるようになります。また、ログファイル名には取得したデータの日付と時間が記入されるように設定しました。

Tera Termの設定項目を反映したら設定の保存をしないと設定が反映されません。以下の方法で設定が保存されます。
「設定」➝「設定の保存」➝「保存」

以上を設定後、再起動すると設定したログの保存先フォルダに、取得したログが保存されていることがわかります。

STEP

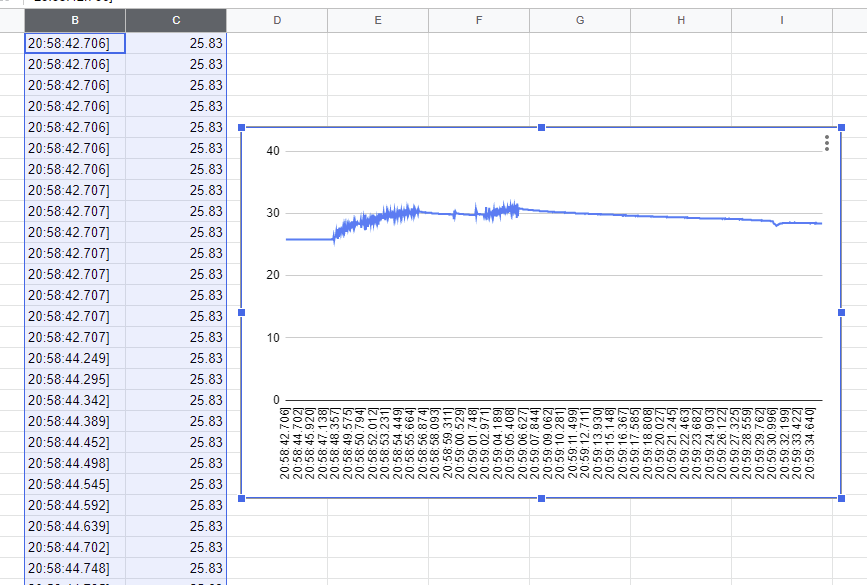

ログをグラフ化する

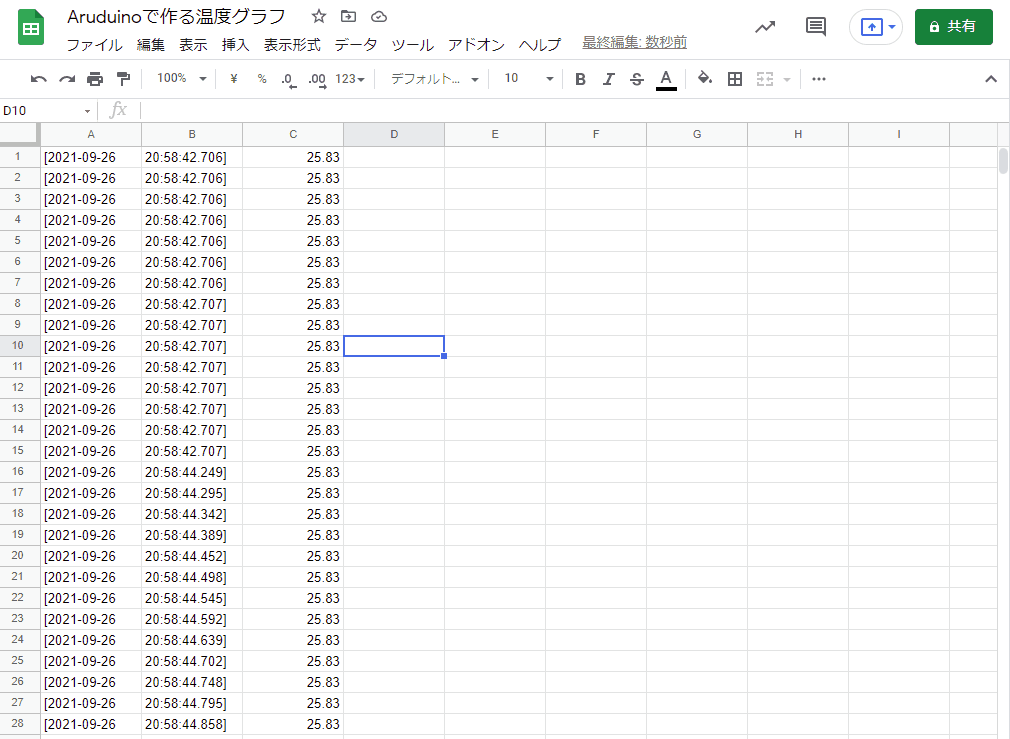

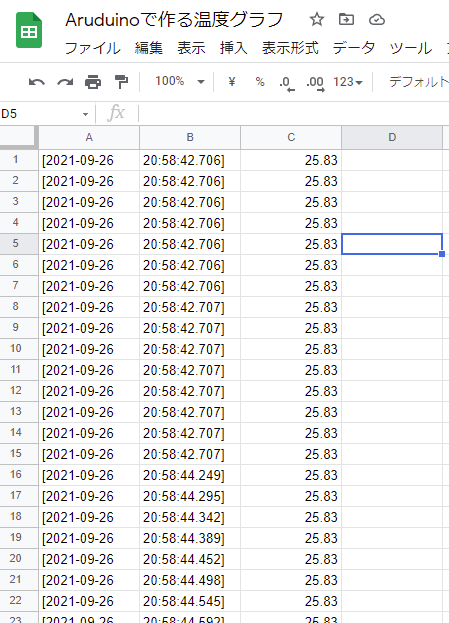

保存したデータをGoogleスプレッドシートでグラフ化していきます。

・スプレッドシートの操作
スプレッドシートを新規作成します。

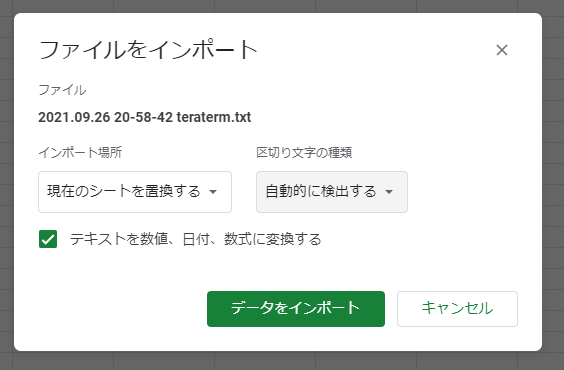

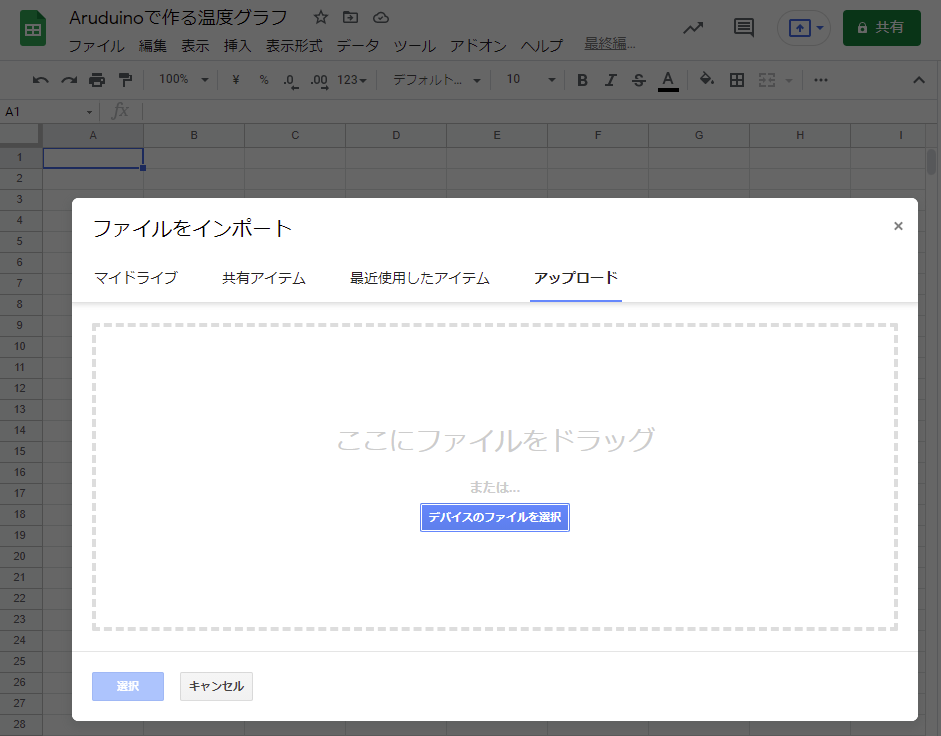

「ファイル」➝「インポート」➝「アップロード」➝保存先フォルダから拡張子が「.txt」のファイルを選択
